Selasa, 29 Januari 2013

PEMBANGKIT LISTRIK TENAGA MAGNET - FREE ENERGY GENERATOR

gambar magnet neodymium Magnet memang menjadi bagian penting dalam sebuah sistem pembangkitan listrik, apapun itu sumber energi pembangkitnya baik pembangkit listrik tenaga air (PLTA), pembangkit listrik tenaga uap (PLTU), pembangkit listrik tenaga gas uap (PLTGU), pembangkit listrik tenaga angin, dan beberapa jenis pembangkit listrik lainnya. Mungkin hanya pembangkit listrik tenaga surya (solar cell) serta pembangkit listrik dari fuel cell yang sama sekali tidak menggunakan komponen magnet dalam sistem pembangkitan listriknya, karena listrik langsung dihasilkan melalui proses fisis dan kimiawi pada material yang digunakannya. Magnet dalam sebuah sistem pembangkitan terdapat pada bagian generator, di mana generator ini dapat menghasilkan listrik oleh putaran yang bersamaan dengan putaran turbin dengan adanya bantuan sumber-sumber energi seperti energi potensial air, angin, uap, dan lain sebagainya. Namun ternyata magnet juga dapat menjadi sumber energi penggerak bagi generator itu sendiri. Pembangkit listrik tenaga magnet, inilah ide yang diciptakan cukup banyak peneliti di Amerika dan Eropa di mana mereka menyebutnya sebagai free energy generator karena tidak memerlukan energi/biaya yang cukup banyak untuk menghasilkan listrik serta dapat berlangsung secara terus-menerus pada waktu yang lama. Prinsip kerjanya cukup sederhana, yaitu memanfaatkan gaya dari arah flux magnetik yang berlawanan sebagai sumber energi yang dapat membuat magnet lainnya bergerak. Jika flux magnet yang berlawanan tersebut disusun dari beberapa buah magnet sedemikian rupa sehingga magnet-magnet yang berfungsi sebagai stator memicu pergerakan dari magnet-magnet lainnya yang berfungsi sebagai rotor. Kemudian dari bagian rotor ini dapat disambungkan dengan bagian dari magnet lainnya yang berfungsi sebagai generator walaupun sebenarnya magnet rotor tersebut juga bisa sekaligus sebagai generator. Salah satu penelitian yang cukup berhasil adalah oleh tim Jean-Louis Naudin yang membuat sistem Mini Romag Generator. Mereka mengklaim bahwa ciptaannya dapat menghasilkan listrik hingga 24 Watt. Alat yang mereka buat menggunakan konsep yang sama dengan konsep dasar pembangkit listrik tenaga magnet sederhana, namun perbedaannya adalah pada magnet bagian stator yang digantikan oleh coil/lilitan tembaga yang dialiri arus listrik sehingga dapat juga menimbulkan flux medan magnet. Pada awalnya rotor harus diputar secara manual atau dengan bantuan motor, sehingga listrik dapat dihasilkan dan pada coil stator timbul flux medan magnet. Selanjutnya gerakan pemicu putaran dari motor maupun secara manual dapat dihilangkan karena flux medan magnet dari coil stator sudah dapat memutar rotor dengan sendirinya. Proses ini menghasilkan listrik secara terus-menerus selama tidak ada gangguan luar dan magnet masih dalam kondisi baik. Sistem ini bisa juga berfungsi sebagai motor tanpa sumber tenaga listrik. Kendala Terdapat beberapa kendala dalam penelitian mengenai free energy generator ini, di antaranya adalah: 1. Masih sulitnya magnet yang berukuran relatif kecil dan ringan, tetapi memiliki kekuatan flux magnet yang sangat kuat. Kalaupun ada, harganya sangat mahal. 2. Tidak adanya magnet monopole, untuk mendapatkan putaran yang optimal maka berdasarkan teori, magnet yang digunakan haruslah monopole. Beberapa penelitian sudah dilakukan untuk membuat magnet monopole, namun hasilnya masih belum efektif. 3. Daya yang dihasilkan masih kecil sehingga tidak efektif untuk pembangkit listrik dalam skala besar. Manfaat Walaupun memiliki cukup banyak kendala, pemangkit listrik tenaga magnet ini jika berhasil, maka nantinya akan sangat efektif sebagai pembangkit listrik yang sifatnya portable. Oleh karena itu generator ini sangat cocok untuk dibawa bepergian seperti camping ke daerah yang sulit mendapatkan aliran listrik, walaupun cocok juga untuk digunakan sebagai sumber listrik pencahayaan di rumah. Ide ini juga bisa dijadikan sebagai kipas angin tanpa energi listrik.

Kamis, 30 Juni 2011

MESIN JET

[jet]

Mesin jet adalah sebuah jenis mesin pembakaran dalam menghirup udara yang sering digunakan dalam pesawat. Prinsip seluruh mesin jet pada dasarnya sama; mereka mempercepat massa (udara dan hasil pembakaran) ke satu arah dan dari hukum gerak Newton ketiga mesin akan mengalami dorongan ke arah yang berlawanan. Yang termasuk mesin jet antara lain turbojet, turbofan, rocket, ramjet, dan pump-jet.

Mesin ini menghirup udara dari depan dan mengkompresinya. Udara digabungkan dengan bahan bakar, dan dibakar. Pembakaran menambah banyak peningkatan energi dari gas yang kemudian dibuang ke belakang mesin. Proses ini mirip dengan siklus empat-gerak, dengan induksi, kompresi, penyalaan, dan pembuangan terjadi secara berkelanjutan. Mesin menghasilkan dorongan karena percepatan udara yang melaluinya; gaya yang sama dan berlawanan yang dihasilkan adalah dorongan bagi mesin.

Mesin jet mengambil massa udara yang relatif sedikit dan mempercepatnya dengan jumlah yang besar, di mana sebuah pendorong mengambil massa udara secara besar dan mempercepatnya dalam jumlah kecil. Pembuangan kecepatan tinggi dari mesin jet membuatnya efisien pada kecepatan tinggi (terutama kecepatan supersonik) dan ketinggian tinggi. Pada pesawat pelan dan yang membutuhkan jarak terbang pendek, pendorong yang menggunakan turbin gas, yang umumnya dikenal sebagai turboprop, lebih umum dan lebih efisien. Pesawat sangat kecil biasanya menggunakan mesin piston untuk menjalankan pendorong tetap turboprop kecil semakin lama semakin kecil dengan berkembangnya teknologi teknik.

Efisiensi pembakaran sebuah mesin jet, seperti mesin pembakaran dalam lainnya, dipengaruhi besar oleh rasio volume udara yang dikompresi dengan volume pembuangan. Dalam mesin turbin kompresi udara dan bentuk “duct” yang melewati ruang pembakaran mencegah aliran balik dari situ dan membuat pembakaran berkelanjutan dimungkinkan dan proses pendorongan.

Mesin turbojet modern modular dalam konsep dan rancangan. Inti penghasilan-tenaga utama, sama dalam seluruh mesin jet, disebut sebagai generator gas. Dan juga modul tambahan lainnya seperti gearset pengurang dorongan (turboprop/turboshaft), kipas lewat, dan “afterburner”. Jenis alat tambahan dipasang berdasarkan penggunaan pesawat.

Sejarah pengembangan mesin jet

Mesin jet sebenarnya diawali ketika seorang insinyur Perancis, Rene Lorin pertama kali mengajukan paten bagi mesin propulsi jetnya pada tahun 1913. Mesin yang dipatenkan adalah mesin athodyd (aero-thermodynamic-duct) yang tidak memiliki bagian berputar atau lebih populer dengan sebutan mesin pulse jet. Mesin tipe inilah yang kemudian dikembang dan dijadikan mesin tenaga utama pendorong bom terbang Jerman, V-1 yang dipakai untuk mengebom Inggris.

Sayangnya konsep mesin Lorin kurang cocok bagi pesawat berpropulsi jet karena tidak efisien dalam kecepatan rendah. Sementara pada zaman Lorin, belum memungkinkan membuat mesin semacam itu. Lagipula, belum diperkenalkan bahan tahan panas yang dibuat dan dikembangkan. Mesin type Lorin ini memiliki konsep yang serupa dengan mesin ramjet yang kemudian diperkenalkan.

Selanjutnya, seorang perwira Angkatan Udara Kerajaan Inggris (Royal Air Force/RAF), Frank Whittle kemudian seorang mahasiswa aerodinamika Universitas Gottingen, Hans von Ohain (Jerman) serta insinyur Italia, Secondo Campini mengembangkan mesin jet yang kemudian prinsip dan konsepnya dikenal pada masa-masa sekarang yakni menggunakan komponen-komponen berputar seperti kompresor dan turbin.

Sejarah mencatat bahwa Frank Whittle mengajukan paten pada tahun 1930 namun awalnya kurang mendapat perhatian dari Kementerian Udara Inggris. Akibatnya, penemuan Whittle tidak menjadi rahasia militer dan detaik konsep mesin jetnya bocor serta dimuat di berbagai jurnal ilmiah dan teknologi 1,5 tahun kemudian. Namun atas jasa mantan rekannya di RAFserta pembiayaan untuk pengembangan dari O.T. Falk & Partners Ltd. maka Whittle membentuk perusahaan Power Jets yang akhirnya berhasil mengembangkan mesin jet dan mendapat kontrak di Angkatan Udara Inggris. Mesinnya berupa type W-1X yang kemudian ditahun 1942 diminta lisensinya oleh Amerika Serikat.

Mesin type W-1X inilah diujicoba pertama kali pada bulan Desember 1940 kemudian dimodifikasi dan dinyatakan layak untuk digunakan sebagai tenaga dalam pesawat udara. Pesawat bermesin jet Inggris pertama kali diterbangkan oleh pilot uji Gerry Sayer pada tanggal 15 Mei 1941 dengan pesawat Gloster E.28/39.

Secondo Campini dari Italia membuat mesin jet pada tahun 1933 dan bergabung dengan perancang pesawat Giavasi Caproni membuat pesawat CC-2 bermesin jet yang terbang perdana pada tanggal 27 Agustus 1940. Media massa Italia mencatatnya sebagai pesawat terbang jet pertama di dunia.

Hans von Ohain mendaftarkan paten rancangan mesin jetnya pada tahun 1935. Meski kemudian mesinnya dianggap serupa dengan konsep Whittle, namun terdapat banyak detil perbedaan dalam mesin rancangannya. Kemudian salah seorang profesornya yang kenal Ernst Heinkel, pemilik perusahaan industri pesawat Heinkel meminta agar Hans von Ohain dilibatkan dalam proyek membuat mesin pesawat. Pada bulan Maret 1937, sebuah mesin berdaya dorong 550 pon berhasil dibuatnya, kemudian mesin berdaya dorong 1.980 pon yang kemudian dianggap kurang berhasil serta mesin berdaya dorong 1.100 pon yang penuh modifikasi yang kemudian dibuat untuk pesawat Heinkel He. 178 yakni mesin turbojet HeS-3b. Pada tanggal 27 Agustus 1939, pesawat Heinkel He-178 kemudian sukses melakukan terbang perdananya di landasan Marienehe dengan pilot uji Luftwaffe (AU Jerman), Eric Warsitz. Pengembangan mesin dan pesawat jet yang pertama di dunia ini dirahasiakan oleh Nazi guna kepentingan militernya. Lima hari kemudian pada tanggal 1 September 1939, tentara Hitler menyerang Polandia yang menjadi awal Perang Dunia II. Kerahasiaan inilah yang membuat pandangan umum di dunia bahwa Italia dan Inggris sebagai perintis dalam teknologi mesin jet.

Di Asia, Jepang mulai melirik mesin jet untuk kepentingan penerbangan terutama militernya pada tahun 1937 saat Jepang membeli mesin Brown-Boveri yang dilengkapi turbocharger dari Swiss. Dari dasar inilah, tidak mengeherankan setelah mendapatkan dari sekutunya, Jerman berupa rancangan pesawat tempur Messerschmicht Me-262, Jepang mengembangkan mesin jet Ne-20 untuk mentenagai pesawat jet tempur pertamanya Kikka, yang mirip dengan jet tempur Jerman tersebut.

Sementara Rusia/Uni Soviet disebut-sebut mendapatkan teknologi mesin jet setelah pesawat tempur jet Jerman jatuh ketangannya, serta bantuan dari Inggris berupa mesin jet Rolls-Royce Nene. Mesin inilah yang dikembangkan Uni Soviet yang kemudian digunakan dalam pesawat tempur jet MiG-15 Fagot yang dipakai dalam Perang Korea yang berkemampuan cukup mematikan.

Amerika Serikat mendapatkan paten/lisensi mesin jet dari Inggris rancangan Frank Whittle, W-1X. Hal ini tidak terlepas dari peran Mayor Jenderal H.H. Arnold, Deputy Chief-of-Staff for Air yang dikemudian memegang pimpinan US Army Air Forces dalam Perang Dunia II, juga dikenal sebagai Bapak dari United States Air Force (USAF) yang saat itu diundang oleh Kementrian Udara Inggris dalam penerbangan perdana pesawat mesin jet-nya. Jendral Arnold kemudian mendesak pemerintah segera mempercepat Amerika Serikat untuk memasuka abad jet, tanpa ragu kemudian ia menunjuk pabrik General Elecric (GE) untuk melakukan riset teknologinya, mengingat GE dalam riset teknologi turbin dan pengalaman pada 1917-1941 dengan turbo-supercharger. Sementara pabrik mesin lainnya, Pratt & Whitney] dan Wright tatakala itu sudah terlalu padat dengan kontrak militer sehingga tidak dilibatkan. Program ini sangat rahasia dan bahkan rancangan dokumen tersebut diserahkan Arnold kepada Wakil Presiden GE, R.C. Muir dalam suatu rapat rahasia.

Berdasarkan rancangan mesin type W-1X inilah, AS mengembangkan mesin Type I-A yang disebut dengan sebutan kamuflase Type I (eye) supercharger components. Semua orang di GE hanya mengetahui pabriknya sedang membuat turbosupercharger raksasa yang lebih kuat. Mesin jet pertama Amerika ini diujicoba pertama kali pada 18 Maret 1942 namun mengecewakan. GE kemudian mengadakan perbaikan dan modifikasi sehingga sebulan kemudian, 1 April 1942, mesin ini diujicoba dengan memuaskan.

Kerahasiaan proyek Type I-A menyentuh Frank Whittle yang kemudian tiba di Amerika Serikat pada Juni 1942 guna memberi nasehat dan saran sebelum mesin dipasang pada pesawat jet pertama AS, Bell XP-49A. Pesawat ini kemudian diujiterbangkan pertama kali pada tanggal 2 Oktober 1942 diatas Muroc Dry Lake, California yang kemudian dikenal sebagai Edwards Air Force Base. Namun karena proyek ini adalah proyek rahasia, pesawat Bell XP-59A ini kemudian diberi propeler atau baling-baling tipuan (dummy) pada hidung pesawat sehingga banyak yang menyangka pesawat ini adalah pesawat bermesin tunggal konvensional.

Selasa, 21 Juni 2011

pompa RAM

Apakah Pompa Hiydram itu?

Pompa Hidram adalah pompa siklus yang memaanfaatkan tekanan arus air sebagai sumber tenaga. Jadi pompa ini tidak membutuhkan listrik atau motor sebagai sumber tenaga (pompa air tanpa motor). Sehingga pompa ini membutuhkan aliran air yang kuat (bertekanan). Karena memakai aliran air maka sebagian air yang digunakan untuk memompa akhirnya terbuang (terbuang ke sungai misalnya). Pompa ini cocok diterapkan pada daerah yang sulit air karena letaknya lebih tinggi dari sumber air.

Aplikasi Pompa Hidram

Sejarah Pompa

John Whitehurst, seorang warga inggris adalah penemu pertama pompa hidram pada tahun 1771. Kemudian seTetapi pompa John in tidak aktif sendiri ( non-self-acting ram pump). Kemudian seorang warga perancis bernama B. Montgolfier menambahkan katup yang membuat pompa bisa aktif sendiri. Pada tahun 1809, paten pertama amerika untuk pompa hydram dikeluarkan bagi J. Cerneau and S. S. Hallet di New York. Dan semenjak tahun 1800-an pompa hydram telah menyebar luas di dunia. Kecuali di bandung, ada yang memantenkan pompa hydram beberapa tahun terakhir ini. Jadi jangan kaget nanti ada yang mempersoalkan paten dari pompa hydram yang saya buat. Hahahaha.

Source : tcboats dot com

Prinsip Kerja Hiydram

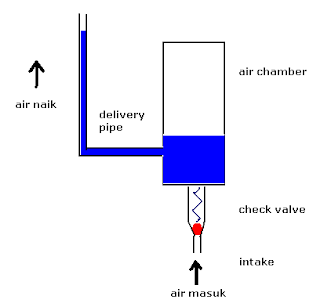

Bagian pertama adalah unit tangki udara (air chamber) dan klep tusen (check valve). Klep tusen berfungsi melewatkan air dari bawah dan menahan air dalam tangki untuk tidak mengalir kembali kebawah. Setiap ada perpindahan air ke tangki maka udara dalam tangki tertekan. Udara yang tertekan akhirnya menekan air untuk naik ke pipa delivery dan juga menekan air ke bawah yang membuat (check valve) menutup. Dan air dari bawah tidak bisa naik lagi karena kini tekanan dari tangki udara sama atau lebih besar dari tekanan air dari bawah.

Fungsi Tusen Klep (Check Valve)

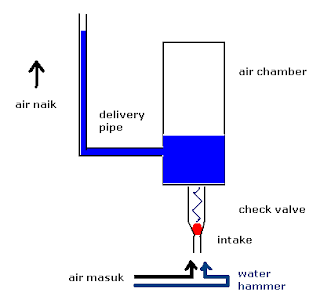

Agar air dibawah dapat naik lagi, maka diperlukan tekanan tambahan. Tekanan tambahan ini didapat dari tumbukan air (air hammer).

Water Hammer

Water hammer diciptakan dengan cara menghentikan air yang mengalir. Sehingga air mengalir berbalik arah dan bertumbukan. Misalnya dengan melakukan buka tutup keran. Mungkin ini yang disebut non-self-acting ram pump.

Keran Water Hammer


Agar pompa aktif bergerak sendiri maka perlu mekanisme buka-tutup aliran secara otomatis, yaitu dengan katup buang. Pada saat katup buang tertutup karena tekanan/dorongan air maka air membalik dan terjadi water hammer. Karena air di katup mengalir balik maka tekanan pada tutup berkurang, dan karena dorongan pegas maka katup bergerak turun dan membuka. Setelah terjadi water hammer dan katup buang terbuka, kembali air mengalir lewat katup buang. Katup buang terangkat hingga kembali menutup aliran. Kembali air mengalir balik dan terjadi water hammer. Sementara gerakan menutup check valve berkontribusi pada tambahan tekanan air yang mengalir ke katup buang.


Waste Valve

Selasa, 27 Juli 2010

SEJARAH VESPA DI INDONESIA


SEJARAH VESPA DI INDONESIA

Bodynya cantik,penampilanya glamor,tubuhnya indah tidak akan ada sepasang matapun yang tidak akan melirik dirinya…betul sekali..Vespa..!!

Dibalik ke-eksotisanya vespa menyimpan sejarah yang hebat salah satunya kenapa vespa biasa sampai ke Indonesia.

Pada tahun 1960an di benua Afrika terjadi perang tepatnya di kongo yang di sebut perang kongo. Disana vespa dijadikan kendaraan peran karena bodynya yang kuat terbuat dari besi dan tenaganya yang besar sangat cocok untuk kendaraan perang. Indonesia di daulat oleh PBB untuk mengirimkan pasukan perdamain ke kongo. Setelah tugas perdamaian selesai pasukan Indonesia diberikan penghargaan berupa vespa, vespa yang diberikan juga bermacam-macam warna, menurut beberapa sumber vespa warna hijau 150cc diberikan kepada pangkat yang lebih tinggi, vespa warna kuning dan biru 125cc diberikan untuk pangkat yang lebih rendah tidak lupa juga disematkan nomor prajurit yang bersangkutan dan pada bagian kiri stang vespa yang berbentuk oval terbuat dari kuningan beserta sebuah piagam yang menyertainya. Beberapa tahun kemudian vespa mulai berkeliaran di jalanan Indonesia.
